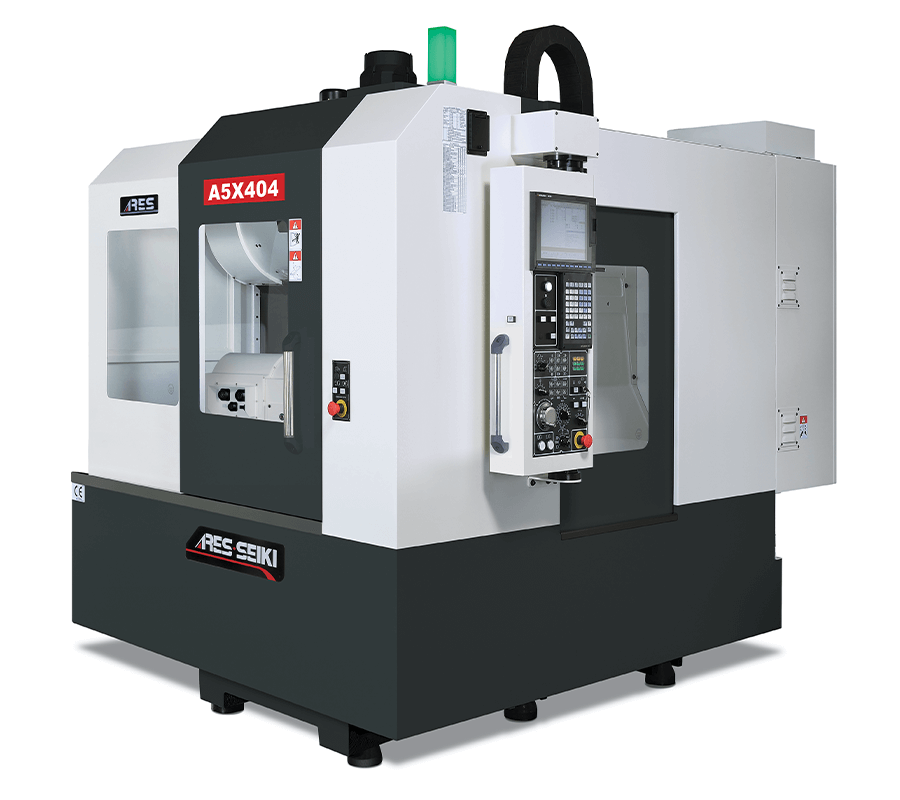

ARES SEIKI A5X404

cnc tapping center ares seiki a5x404

CNC Tapping Center

ARES SEIKI A5X404

A-serisi kılavuz çekme makinesi en yüksek kesici takım kapasitesine sahiptir ve son derece karmaşık işleme için üretilmiştir ve R-serisi kılavuz çekme merkezi, çift iş istasyonlarına sahip S-serisi kılavuz çekme makinelerinde olduğu gibi, ürün kalitesini en üst düzeye çıkarmak için tasarlanmış basit bir yapıya sahiptir. Döner çalışma tablaları ve hareketli sütun yapısı, operatörün işleme sırasında iş parçalarını değiştirmek için gereken boşta kalma süresini etkili bir şekilde azaltmasına olanak tanır.

  • Havacılık
  • Otomotiv
  • Medikal
  • Endüstriyel
  • Kalıpçılık
  • Enerji
  • Uzay
  • Diğer

Fotoğraflar

İşleme Videoları

Teklif Talebi

CNC Tapping Center / Teknik Bilgi ve Medya Galerisi

A5X404

Teknik Özellikler

Tablo ölçüleriØ320mm
Max. Tablo yük75kgf
Max. İş parçası boyut (Ø x yükseklik)Ø448 × 250mm
Min. C eksen döner indeksleme hassas0.001degree
A,C ekseninin Kümülatif indeksleme hassas45/15sec
A,C ekseni tekrarlanabilirlik hassasiyeti8/6sec
Eksen eğim açısı±110/ -40degree
Max. A, C eksen  Hızları13.3/22.2rpm
X, Y, Z eksen hareketi400 x 500 x 450mm
3 eksen seri haraketleri48 / 48 / 48m/min
3 eksen konumlandırma  hassasiyetiVDI 3441mm
3 eksen konumlandırma  tekrarlanabilirlikVDI 3441mm
İşmili devri8000rpm
İş mili koniğiBT40
Pull studMAS 403 P30T-1(45°)
İş mili aktarımıDirect-drive
Tabla iş mili mesafesi40~490mm
Z  Mil merkezi570mm
iş mili Mitsubishi7.5 / 5.5kw
iş mili Fanuc7.5 / 5.5kw
iş mili Siemens10.5 / 7.0kw
X Sürücü Motorları Mitsubishi2.2kw
X Sürücü Motorları Fanuc2.7kw
X Sürücü Motorları Siemens2.3kw
Y Sürücü Motorları Mitsubishi3.0kw
Y Sürücü Motorları Fanuc3.0kw
Y Sürücü Motorları Siemens3.3kw
Z Sürücü Motorları Mitsubishi3.5kw
Z Sürücü Motorları Fanuc4.0kw
Z Sürücü Motorları Siemens4.8kw
A Sürücü Motorları Mitsubishi3.5kw
A Sürücü Motorları Fanuc4.0kw
A Sürücü Motorları Siemens3.3kw
C Sürücü Motorları Mitsubishi1.5kw
C Sürücü Motorları Fanuc1.6kw
A Sürücü Motorları Siemens2.3kw
Magazin kapasitesi24+1no.
Max. takım ağırlığı5kg
Max. takım uzunluğu250mm
ATC zaman (T-T)2.4sec
Takım değiştirme tipiArm typel
Tank hacmi260W
Net ağırlığı4300mm
Yüzölçümü2170x3032x2657mm
