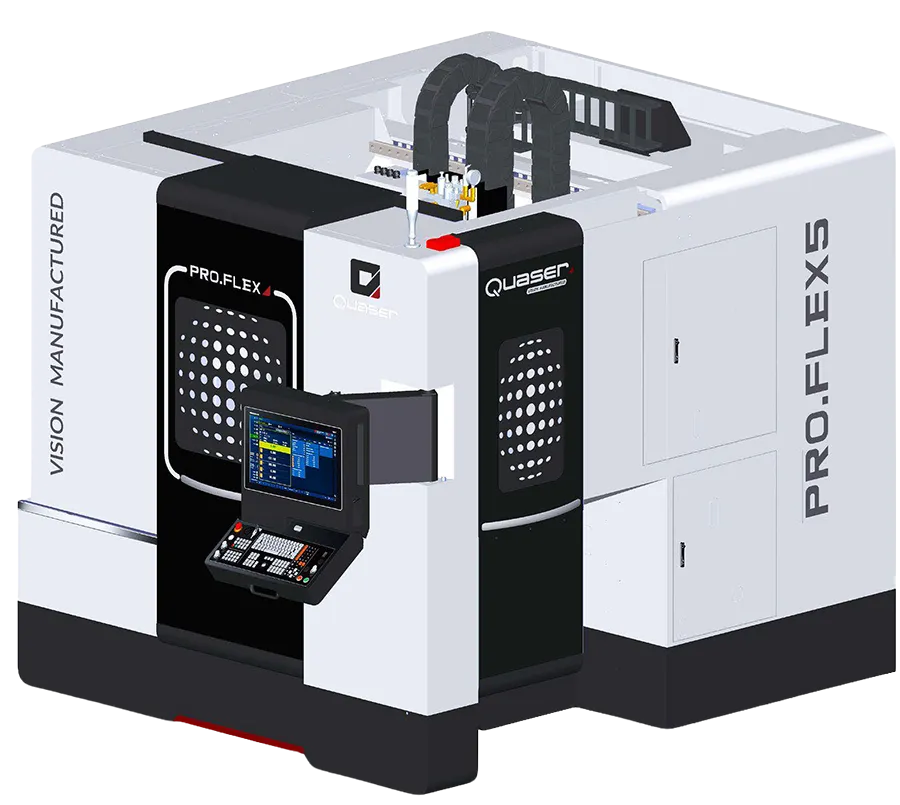

QUASER PRO.FLEX5 (MTG)

Quaser Pro.Flex5 CNC Multitasking CNC İşleme

CNC MULTITASKING

QUASER PRO.FLEX5

Quaser PRO.FLEX5; frezeleme, tornalama ve taşlama işlemlerini tek bir kompakt gövdede birleştiren ileri teknoloji bir 5 eksenli işleme merkezi çözümüdür. Gantry tipi yapısı ve ağırlık merkezini kolona yaklaştıran tasarımı sayesinde maksimum yapısal stabilite ve yüksek tekrarlanabilirlik sunar.

  • Havacılık
  • Otomotiv
  • Medikal
  • Endüstriyel
  • Kalıpçılık
  • Enerji
  • Uzay
  • Diğer

Fotoğraflar

İşleme Videoları

Teklif Talebi

CNC Multitasking / Teknik Bilgi ve Medya Galerisi

QUASER PRO.FLEX5

Teknik Özellikler

Çalışma Alanı
Tabla Ölçüsü (mm)Ø400
X / Y / Z Eksen Hareketleri (mm)825 (-405 ~ +420) / 508 / 515
B/C Eksen hareketleri (derece)+120° ～ -120° / 360° (Continuous)
Max. Çevirme Çapı (mm)Ø500
Tabla ve İşmili Arası Mesafe (mm)140 ~ 655
İşmili ile tabla 90° Arası Mesafe (mm)100 ~ 615
Max. İş Parçası Boyutu (mm)Ø500 x H390
Max tabla Yük Kapasitesi (kg)300
Feed drive
Eksen Tork Güçleri (N)11,310 / 11,310 / 13,666
X / Y / Z (m/min)36 / 36 / 36
B / C (min-1)B=80 / C=600 (S1);1000 (S6)
İvmelenme X/Y/Z (m/sn2)5/5/2005
Vidalı Mil çap ve HatvesiØ40 / P = 12 / 12 / 12
Ana İşmili
İşmili KoniğiHSK T63
Max. İşmili Devri15.000
Max. İşmili Tork Devri3.300
İşmili Gücü/ Tork kW/Nm (S6-25%)43.5 / 125
İşmili Tahrik ŞekliBuilt in
İşmili Çapı (mm)Ø80 / Ø65
Yağlama TipiGrease packed
Takım Değiştirme
Takım SeçimiRandom
Magazin Pozisyonları48 (std.) 60 / 90 / 120 (opt.)
Max. Takım ÇapıØ 76.2 / Ø 125
Max. Takım Boyu (mm)280
Max. Takım Ağırlığı (kg)7
T to T / C to C (sec.)1.7±0.2 (<6kg) / 9±0.2
Soğutma Sistemi
Bor Yağ Tankı Kapasitesi (litre)400
Pompa Kapasitesi
Nozle Soğutma Sıvısı75 L/min., 3 bar
İşmili Üzerinden Soğutma Sıvısı25 L / min., 20 bar
Yıkama75 L/min., 3 bar
Makine Boyutları
Yükseklik (mm)3.225
Zemin Alanı G x D (mm)3,365 x 3,380
Ağırlık9.200
Bağlantılar
Ana Güç220V or 380V or 400V or 415V / 50Hz or 60Hz
Güç Tüketimi (kVA)75
