CNC High Speed Tezgahlar

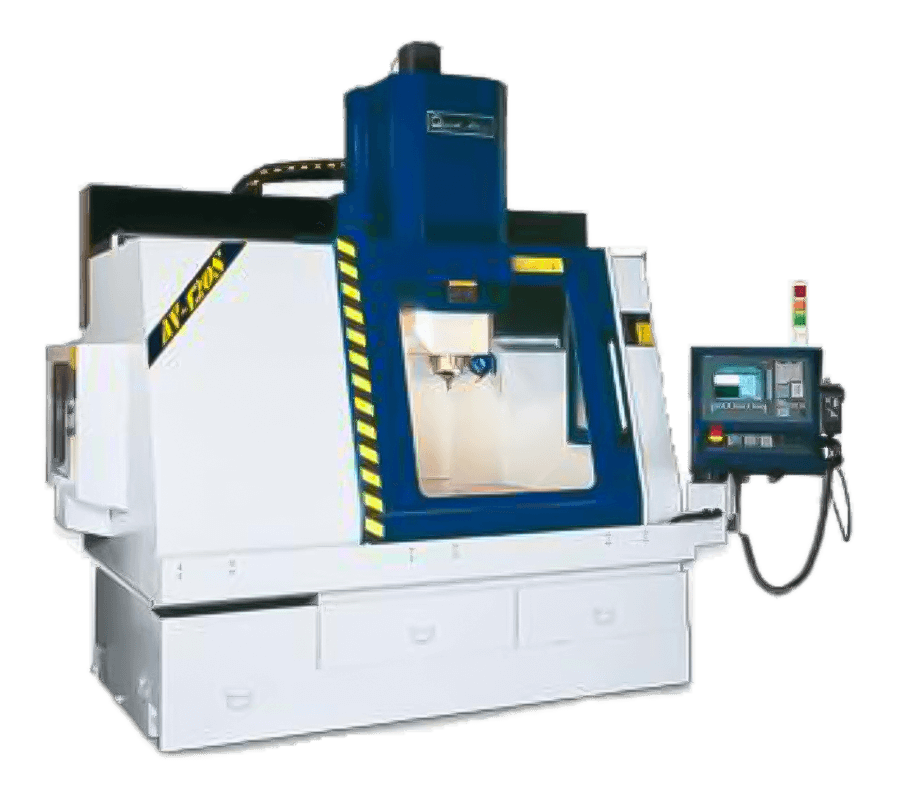

Quick AV-120S
Quick Jet AV-120S high speed köprü tipi işleme merkezi, sağlam gövde yapısı ve yüksek devirli işlemlerde daha hassas sonuçlar elde etmenizi sağlar.
- Havacılık
- Otomotiv
- Medikal
- Endüstriyel
- Kalıpçılık
- Enerji
- Uzay
- Diğer
High Speed CNC Tezgahlar / Teknik Bilgi ve Medya Galerisi
Quick AV-120S
| HAREKETLER | Shaft Cooling System | |
| X ekseni ( işmili sol/sağ ) | 1200 mm | mm |
| Y ekseni (tabla içeri/dışarı) | 800 mm | mm |
| Z ekseni (işmili dikey) | 500 mm | mm |
| İşmili alnı ile tabla arası mesafe | 200-700 mm | mm |
| 3 eksen bilyalı miller için yağ soğutucu | ±1°C of ambient shop temperature | |
| XYZ Eksen çarpma koruma | Torque Limit Coupler Direct | |
| TABLA | ||
| Ölçü | 1300 x 850 mm | mm |
| T-kanal (Gen. x Ad. x Mesafe) | 18 x 5 x 150 mm | mm |
| Max. Tabla Yükü (eşit dağılım) | 1500 Kgs | Kg |
| İŞMİLİ (BUILD-IN) | ||
| Devir | HSK-A63 24,000 r.p.m | Rpm |
| Motor gücü | HSK-A63 , 29 Kw | Kw |
| İşmili koniği | HSK-A63 | |
| Yağ soğutma | ±1°C of ambient shop temperature | |
| İLERLEME | ||
| Kesme İlerlemesi | 1-20,000 mm/min | mm/Min |
| X.Y.Z Hızlı Hareketler | 20,000 mm/min (0%, 30%, 50%, 100%) | mm/Min |
| HASSASİYET | ||
| Pozisyonlama hassasiyeti (X/Y/Z) | 0.004 mm | mm |
| Tekrarlama hassasiyeti (X/Y/Z) | 0.002 mm | mm |
| OTOMATİK TAKIM MAGAZIN (Disk magazin) | ||
| Max. Takım çapı | Ø35 | mm |
| Max. Takım boyu | 220 mm | mm |
| Max. Takım Ağırlığı | 7 kg | Kg |
| Magazin takım sayısı | 12 tools ( op. 20 tools ) | |
| HAVA | ||
| Basınç / Tüketim | 6 kg/c㎡ / 500l/min | kg/c㎡ / l/min |
| GÜÇ | ||
| Kapasite | 47 kVA | KVA |
| SOĞUTMA | ||
| Soğutma Pompası | 0.58 Kw x 2 | Kw |
| Soğutma Tankı Kapasitesi | 180 L | Lt |
| MAKİNE ÖLÇÜLERİ | ||
| Makine (B x E x Y) | 3,360 x 2,760 x 3,200 mm / 4,335 x 2860 x 3620 mm | mm |
| Makine Ağırlığı | 11,000 kg | Kg |
