CNC High Speed Tezgahlar

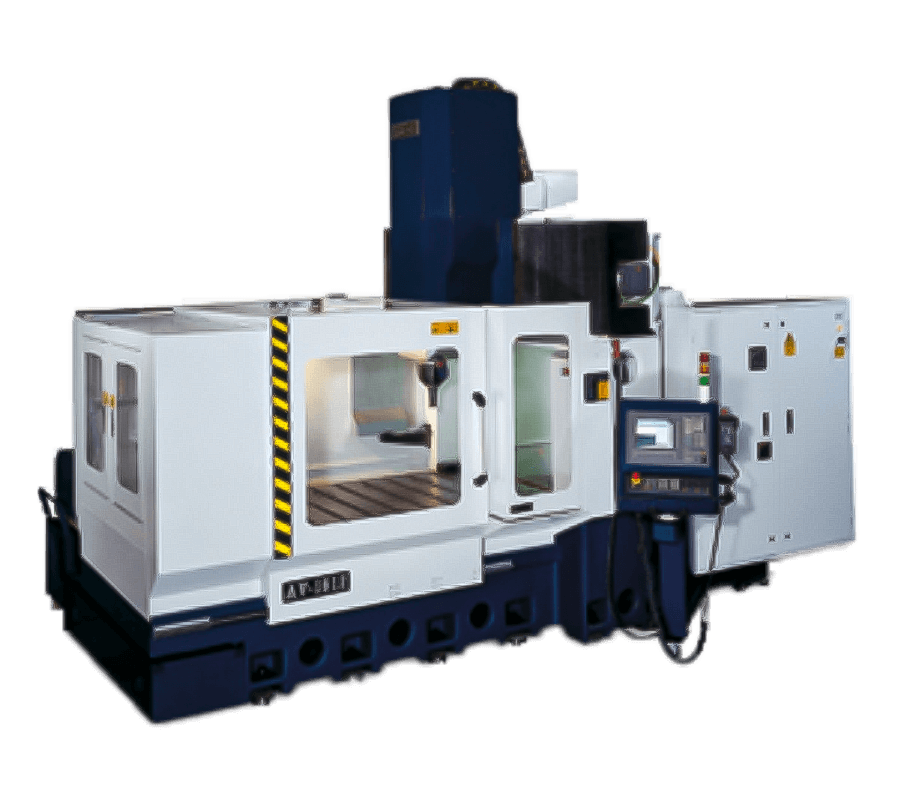

Quick Jet AV-1612(H)
Quick Jet AV-1612 (H) high speed köprü tipi işleme merkezi, kaba ve hassas işleme milleri tek başlıkta birleşerek, makine değişimine gerek kalmadan tek noktadan verimli üretim imkânı sunar.
- Havacılık
- Otomotiv
- Medikal
- Endüstriyel
- Kalıpçılık
- Enerji
- Uzay
- Diğer
High Speed CNC Tezgahlar / Teknik Bilgi ve Medya Galerisi
Quick Jet AV-1612(H)
| X ekseni ( işmili sol/sağ ) | 1600mm | mm |
| Y ekseni (tabla içeri/dışarı) | 1200mm | mm |
| Z ekseni (işmili dikey) | 700 mm | mm |
| İşmili alnı ile tabla arası mesafe | 100-800 / 120-820mm | mm |
| 3 eksen bilyalı miller için yağ soğutucu | ±1°C ortam sıcaklığına göre | |
| XYZ Eksen çarpma koruma | Torque Limit Coupler Direct | |
| TABLA | ||
| Ölçü | 1800 x 1300 mm | mm |
| T-kanal (Gen. x Ad. x Mesafe) | 18 x 9 x 187.5 mm | mm |
| Max. Tabla Yükü (eşit dağılım) | 4000 Kgs | Kg |
| İŞMİLİ (BUILD-IN) | ||
| Devir | HSK-A63 24,000 r.p.m. / HSK-A80 14,000 r.p.m / HSK-A100 14000 r.p.m or 8,000 r.p.m | Rpm |
| Motor gücü | HSK-A63, 29 Kw / HSK-A80, 25 Kw /HSK-A100, 32 Kw | Kw |
| İşmili koniği | HSK-A63 / HSK-A80 /HSK-A100 | |
| Yağ soğutma | ±1°C of ambient shop temperature | |
| İLERLEME | ||
| Kesme İlerlemesi | 21,000 mm/min | mm/Min |
| X.Y.Z Hızlı Hareketler | 21,000 mm/min (0%, 30%, 50%, 100%) | mm/Min |
| HASSASİYET | ||
| Pozisyonlama hassasiyeti (X/Y/Z) | 0.004 mm | mm |
| Tekrarlama hassasiyeti (X/Y/Z) | 0.002 mm | mm |
| OTOMATİK TAKIM MAGAZIN (Disk magazin) | ||
| Max. Takım çapı | HSK-A63:Ø35 / HSK-A80:Ø52 / HSK-A100:Ø66 | mm |
| Max. Takım boyu | 220 mm / 280 mm | mm |
| Max. Takım Ağırlığı | 7 kg /12 kg | Kg |
| Magazin takım sayısı | HSK-A63, 20 tools / HSK-A80,16 tools / HSKA100 ,16 tools | |
| HAVA | ||
| Basınç / Tüketim | 6 kg/c㎡ / 500l/min | kg/c㎡ / l/min |
| GÜÇ | ||
| Kapasite | 47 kVA | KVA |
| SOĞUTMA | ||
| Soğutma Pompası | 0.58 Kw x 1 , 0.2 Kw x 1 | Kw |
| Soğutma Tankı Kapasitesi | 314 L | Lt |
| MAKİNE ÖLÇÜLERİ | ||
| Makine (B x E x Y) | 4,936 x 3,464 x 3,610 mm | mm |
| Makine Ağırlığı | 17,000 kg | Kg |
